Descripción del Producto:

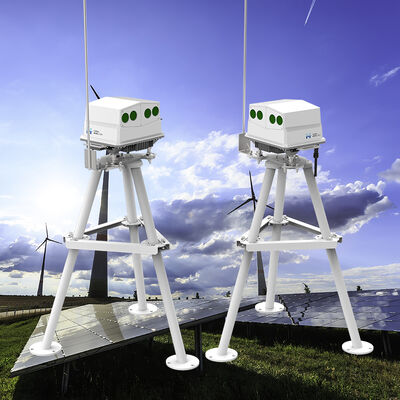

La serie Molas NL representa un avanzado sistema lidar eólico de góndola desarrollado independientemente por nuestra empresa, diseñado específicamente para aplicaciones inteligentes de energía eólica. Este innovador dispositivo de detección remota basado en láser se instala encima de la góndola de la turbina eólica y utiliza un diseño de detección coherente basado en el principio de cambio de frecuencia del láser Doppler. Al emitir pulsos láser y medir las señales retrodispersadas de los aerosoles atmosféricos, Molas NL proporciona datos vectoriales precisos del campo de viento a distancias que varían de 50 m a 200 m (NL200), 400 m (NL400), 500 m (NL500) y 70 m a 750 m (NL750) por delante del plano del rotor.
Equipado para admitir hasta diez capas de medición simultáneas, el sistema actualiza los datos a 4 Hz. Cuenta con una precisión de la velocidad del viento de 0,1 m/s y una precisión de la dirección del viento de ±0,5°, lo que permite el seguimiento detallado de las fluctuaciones dinámicas del viento. Se ofrecen cuatro configuraciones de haz: todos los modelos comparten un ángulo horizontal de 30°, mientras que el ángulo vertical varía (25° o 10° para el NL200 y 10° para los modelos NL400, NL500 y NL750), lo que garantiza una cobertura espacial óptima adaptada a los diversos requisitos de la turbina y del sitio.
La integración con el sistema de control principal de la turbina se optimiza a través de numerosos protocolos de comunicación industrial, como Profibus DP, Modbus TCP, Modbus RTU y CANOPEN. Esta conectividad facilita sofisticadas estrategias de control anticipado al proporcionar datos de vista previa del viento en tiempo real. En consecuencia, las turbinas pueden ajustar proactivamente las configuraciones de cabeceo y guiñada antes de que el viento llegue al rotor, lo que lleva a reducciones significativas tanto en las cargas extremas como en las de fatiga, al tiempo que mejora la producción anual de energía (AEP). Más allá de las capacidades de control anticipado, la serie Molas NL también destaca en la corrección de la desalineación de guiñada, la validación de la curva de potencia (eliminando la necesidad de mástiles meteorológicos convencionales), la detección y el análisis de estelas y el control cooperativo inteligente en flotas enteras.
Diseñado teniendo en cuenta la durabilidad, el sistema cuenta con un cabezal óptico con clasificación IP67 y una unidad de procesamiento de datos con clasificación IP65. Su protección anticorrosión cumple con los estándares ISO C5, lo que lo hace ideal para entornos marinos, terrestres y expuestos a alta humedad o niebla salina. El rango de temperatura operativa abarca de -40 °C a +60 °C, con capacidades de supervivencia de -40 °C a +65 °C durante cortes de energía y de -45 °C a +65 °C en condiciones de energía. Puede soportar velocidades de viento de supervivencia de hasta 75 m/s y operar a altitudes de hasta 3.500 m. Con un peso del cabezal óptico de no más de 17,5 kg y una unidad de datos que pesa hasta 3,6 kg, la instalación se simplifica y se minimizan los costes de uso de la grúa.
Al combinar una ingeniería sólida, una precisión de medición excepcional y opciones de conectividad flexibles, la serie Molas NL es mucho más que un simple instrumento de medición del viento. Sirve como un componente fundamental para las operaciones inteligentes de los parques eólicos, permitiendo a los operadores aumentar la eficiencia, reducir los gastos de mantenimiento y asegurar una ventaja competitiva sostenible dentro del sector de las energías renovables.
Características:
Este dispositivo ofrece una medición real del viento frontal, lo que garantiza una recopilación de datos precisa y confiable directamente desde la fuente. Admite la transmisión de datos en tiempo real y al mismo tiempo proporciona opciones de almacenamiento local, lo que mejora tanto la accesibilidad como la seguridad de los datos.
Con una impresionante precisión de hasta 0,1 metros por segundo y 0,5 grados, ofrece mediciones muy detalladas. El sistema opera a una alta tasa de muestreo, lo que permite actualizaciones rápidas y un monitoreo eficiente en múltiples capas de distancia dentro de un amplio rango de medición.
Utilizando un enfoque de medición tridimensional de cuatro haces, este instrumento captura información espacial completa. Su configuración inteligente simplifica la configuración y el funcionamiento, lo que hace que el dispositivo sea fácil de mantener.
Diseñado teniendo en cuenta la versatilidad, cuenta con una alta aplicabilidad en diversos entornos y demuestra una excelente compatibilidad con diferentes sistemas y dispositivos, lo que garantiza una integración perfecta.
Parámetros técnicos:
| Peso (Unidad de datos) |
≤3,6 kg |
| Peso (cabezal óptico) |
≤17,5 kg |
| Rango de temperatura |
-40°C ~ 60°C |
| Velocidad del viento de supervivencia |
75 m/s |
| Temperatura de supervivencia |
-40°C ~ 65°C (corte de energía) / -45°C ~ 65°C (encendidos) |
| Capa de medición |
10 |
| Rango de aceleración |
-0,5g ~ 0,5g |
| Clasificación IP (Unidad de datos) |
IP65 |
| Rango |
70m ~ 750m (NL750) |
| Clasificación IP (cabezal óptico) |
IP67 |
Aplicaciones:
Análisis de carga de la hoja
El análisis de carga de las palas implica examinar las fuerzas y tensiones que actúan sobre las palas de una turbina eólica. Este proceso es crucial para garantizar la integridad estructural y la longevidad de las palas en diversas condiciones operativas.
Prueba de curva de potencia
La prueba de la curva de potencia se realiza para evaluar el rendimiento de una turbina eólica midiendo la potencia de salida a diferentes velocidades del viento. Esta prueba ayuda a determinar la eficiencia y la capacidad operativa de la turbina.
Análisis de estela
El análisis de estela estudia las perturbaciones del flujo de aire causadas por una turbina eólica y sus efectos en las turbinas situadas aguas abajo. Comprender las interacciones de las estelas es esencial para optimizar la ubicación de las turbinas y el rendimiento general de la granja.
Corrección de guiñada
La corrección de guiñada se refiere a los ajustes realizados en la orientación de la turbina para alinearla adecuadamente con la dirección del viento. El control preciso de la guiñada maximiza la captura de energía y reduce la tensión mecánica en los componentes de la turbina.
Control inteligente de grupos agrícolas
El control inteligente de grupos de parques implica la gestión coordinada de múltiples turbinas dentro de un parque eólico. Este enfoque utiliza algoritmos avanzados y datos en tiempo real para optimizar la producción de energía y mejorar la eficiencia de todo el parque eólico.
