Datos del producto:
Pago y Envío Términos:
|
| Frecuencia: | 4Hz | Emita señalar exactitud: | ±0.1° |
|---|---|---|---|
| Grado de la anticorrosión: | ISO C5 | Rango de temperatura de supervivencia: | -40 °C ~ 65 °C (apagado),-45 °C ~ 65 °C (cargado) |
| Rango de humedad de trabajo: | Derecho del 0~100% | Rango de aceleración de trabajo: | - 0,5 g ≈ 0,5 g |
| Estructura del haz: | 4 vigas, con ángulo horizontal de 30° | ||
| Alta luz: | Lidar montado en una góndola de teledetección,Cuatro haces de luz montados en una góndola de radar,Detección remota de las nacellas de radar |
||
4Hz, 4 haces, 10 rangos de medición simultáneos Nacelle Wind Lidar
Introducción del producto
La serie Molas NL es un lidar eólico de góndola desarrollado de forma independiente para el esquema de aplicación inteligente de los clientes de energía eólica.Es un dispositivo de medición del viento de teledetección láser instalado en la parte superior de la góndola de la turbina eólicaEl lidar adopta el sistema de detección coherente, y basado en el principio de cambio de frecuencia láser Doppler,se da cuenta de la medición precisa de 50m-200m / 400m / 750m campo de viento vector delante de la rueda del ventilador.
Para ensayos de ventiladores, como el análisis de la carga de la hoja, el ensayo de la curva de potencia, el análisis de la estela, etc.
|Parámetros del producto
|
Mide la distancia |
50 a 200 metros |
|
Número de secciones medidas |
10 |
|
Frecuencia de muestreo |
4 Hz |
|
Rango de medición de la velocidad del viento |
-50 ~ 50 m/s |
|
Rango de medición de la dirección del viento |
-180° ≈180° |
|
Precisión de la velocidad del viento |
0.1 m/s |
|
Precisión de la dirección del viento |
± 0,5° |
|
Precisión de apuntar el haz |
± 0,1° |
|
Grado anticorrosivo |
Se trata de una norma ISO |
|
Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
|
El poder |
≤ 300 W |
|
Rango de temperatura de funcionamiento |
-40°C ∼60°C |
|
Rango de temperatura de supervivencia |
-40 °C ~ 65 °C (apagado),-45 °C ~ 65 °C (cargado) |
|
Rango de humedad de trabajo |
0 ∼ 100% de RH |
|
Velocidad del viento de supervivencia |
70 m/s |
|
Rango de aceleración de trabajo |
- 0,5 g ≈ 0,5 g |
|
Nivel de protección de la PI |
Equipo en la sala de máquinas: IP54,Equipo fuera de la sala de máquinas: IP66 |
|
estructura de la viga |
4 vigas, con ángulo horizontal de 30° |
|
Protección contra la radiación |
El CISPR 11 |
|
Peso |
Oh, unos 23 kilos, DU, unos 6 kilos. |
Las características del producto
El instrumento de medición del viento por radar de medición del viento con láser está instalado fijamente en la parte superior de la cabina de la turbina eólica, paralela al eje central horizontal de la turbina eólica.El anemómetro lidar puede medir los datos de dirección del viento con precisión, excluyendo la estela de la turbina eólica.Específicamente, el anemómetro lidar observa la estructura turbulenta del fluido de viento a través del modo de escaneo fijo, y simultáneamente utiliza múltiples bandas de escaneo geométrico de haz, es decir,medición del viento mediante lidarLos datos completos de dirección del viento se pueden medir con alta resolución desde la región para eliminar la influencia de la estela de la turbina eólica.

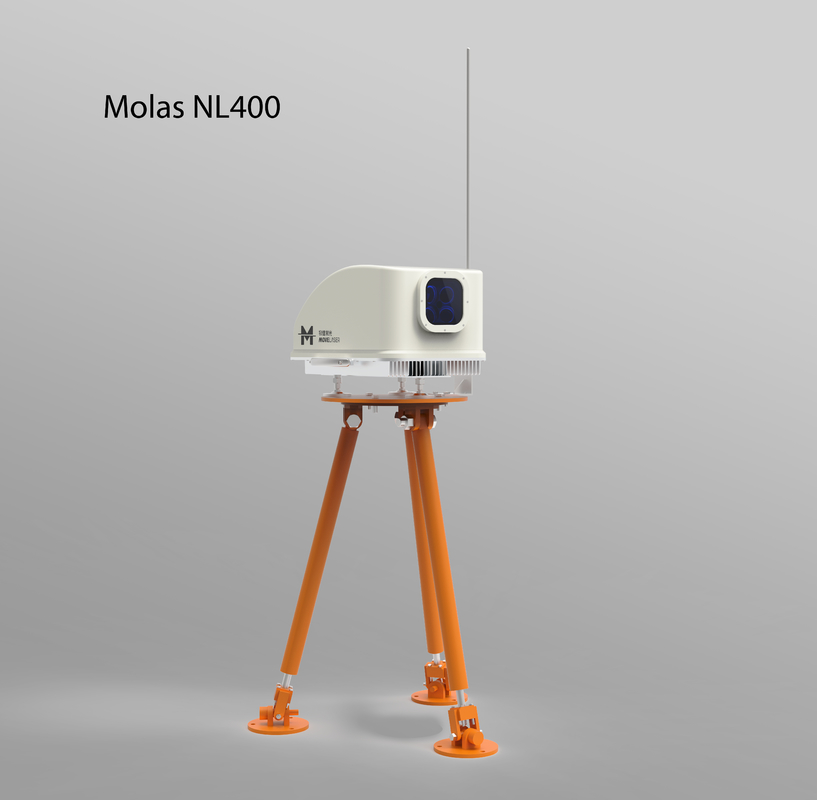

|Imagen del producto
