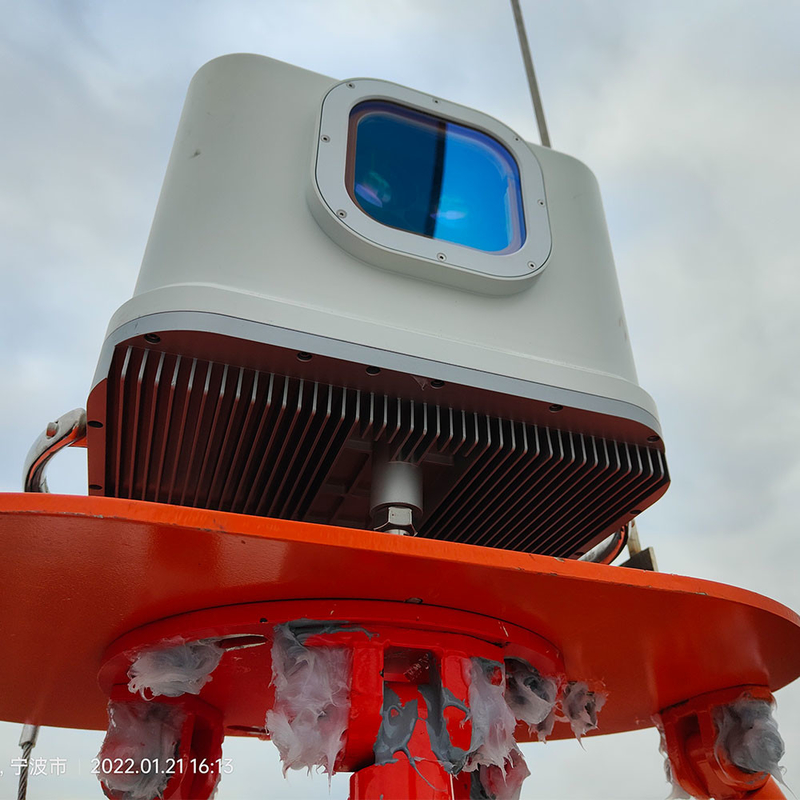

Medidas terrestres del viento del haz de Iris Lidar Molas Nl Four del viento de la barquilla

Los Molas NL se basan en el principio de detección completamente coherente de Doppler para la medida del viento, y su diagrama esquemático se muestra en el cuadro 3. La señal de pulso generada por el laser de la fibra se emite a la atmósfera que se medirá a través de una antena óptica, y obra recíprocamente con las partículas del aerosol para generar una señal retrorreflejada que contiene la información de la velocidad. La antena óptica recibe la señal retrorreflejada, la bate con la luz interna del oscilador local del sistema, y la convierte en última instancia en una señal eléctrica. Después de que se amplifique la señal, la numeración de la señal eléctrica es terminada por un convertidor de analógico a digital A/D. Los datos recogidos se transmiten al procesador, y la velocidad del viento radial en diversas distancias de cada haz se obtiene basada en el algoritmo del tratamiento de señales. Finalmente, la velocidad del viento reconstruida, la dirección de viento, la turbulencia, la cizalladura del viento y la otra información son obtenidas combinando el modelo del campo del viento.
