Datos del producto:
Pago y Envío Términos:
|
| Grado del recinto: | IP65 (o según necesidades específicas) | Distancia de la detección: | % de la reflectividad de 200m@90 de la reflectividad de 140m@10 de % |
|---|---|---|---|
| Longitud de onda: | 905nm | Frecuencia de la repetición: | 20KHz por el canal |
| Gama de humedad de trabajo: | Derecho del 0%~100% | Método de alcance: | 1ToF |
| Alta luz: | 20KHz por el Lidar de la medida del viento del canal,OEM del Lidar de la medida del viento,Lidar del CL de los Molas para la medida del viento |
||

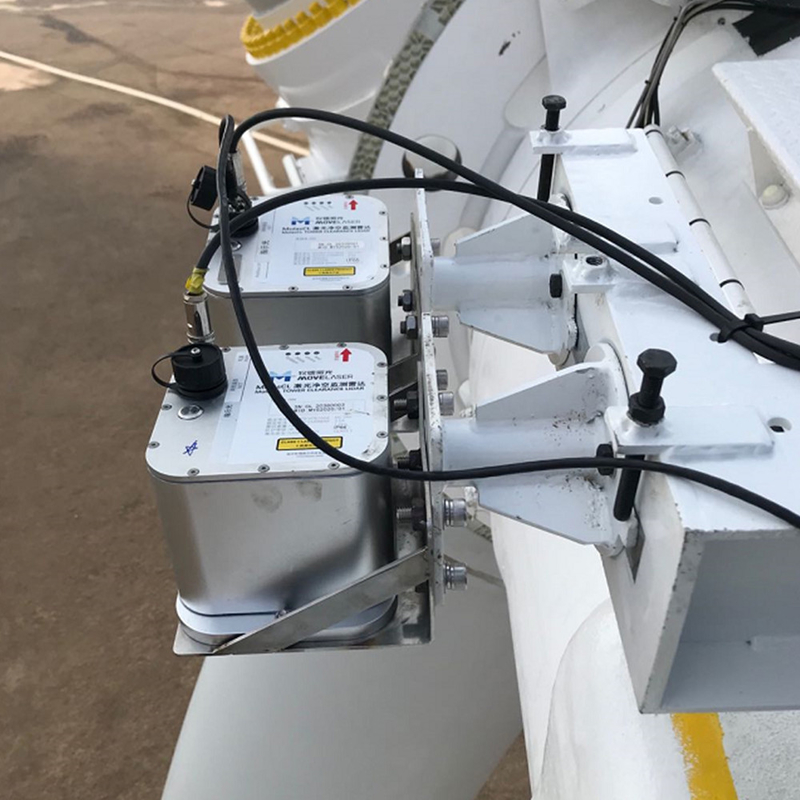

El CL 20kHz 20KHz de los Molas por el canal previene la clase 1 del barrido de la torre
1, descripción de la función de sistema
MolasCL utiliza método de alcance del dToF (hora de vuelo directa) para alcanzar el laser que se extiende, es decir, emite pulsos ultracortos del laser.
El pulso del laser de cada canal óptico de MolasCL tiene una alta frecuencia de la repetición de 20kHz, tan hay 20.000 datos de alcance por segundo, y tres canales ópticos pueden generar 60.000 datos de alcance por segundos. El procesador, el algoritmo de proceso en el procesador filtra hacia fuera la interferencia de la luz fuerte y la interferencia de la lluvia, de la nieve, de la arena y del polvo, y realiza la discriminación de la identificación y de la visibilidad de datos de la hoja, y después transmite los datos de la medida de la cuchilla al interfaz de los datos, y el interfaz de los datos se basa en la comunicación. Los requisitos del protocolo y del autobús del campo enviar los datos al amo de la fan a través del interfaz de autobús del campo.
2, hoja de datos técnica
| Índice de alcance | |
| Método de alcance | 1ToF |
| Distancia de la detección | % de la reflectividad de 200m@90 de la reflectividad de 140m@10 de % |
| Resolución de gama | ≤0.1m |
| Exactitud de la medida | ±0.2m |
| Exactitud repetida de la medida | ±0.2m |
| Resistencia a la luz ambiente | 100Klux |
| Índice óptico | |
| Longitud de onda | 905nm |
| Frecuencia de la repetición | 20KHz por el canal |
| Nivel de la seguridad de laser | Clase 1 |
| Adaptabilidad ambiental | |
| Gama de temperatura de trabajo | -40℃~+60℃ |
| Gama de temperaturas de la supervivencia | -45℃~+65℃ |
| Gama de humedad de trabajo | Derecho del 0%~100% |
| Grado del recinto | IP65 (o según necesidades específicas) |
| Gama de trabajo de la aceleración | -0.5g ~ 0.5g |
| El señalar del haz | |
| Flujo luminoso 1 | 0° |
| Flujo luminoso 2 | 2.05°±0.2° |
| Flujo luminoso 3 | 4.09°±0.2° |
| Resultados de la medida de la salida | |
| Tiempo real productos de los datos |
Identificación del dispositivo, directamente distancia de la medida, intensidad de luz de vuelta, Bandera válida de los datos, situación de sistema |
| Fieldbus | DP de Profibus/Modbus RTU/CANopen Tres protocolos del fieldbus, y la comunicación RS485 pueden ser modificados para requisitos particulares |
| Qther | |
| Consumo de energía de funcionamiento | Dentro de 60W |
| Voltaje de fuente y corriente máxima | DC 24V, 3A |
| Tamaño | 200×200×250m m |
